聚醚醚酮特種纖維及其優(yōu)良特性

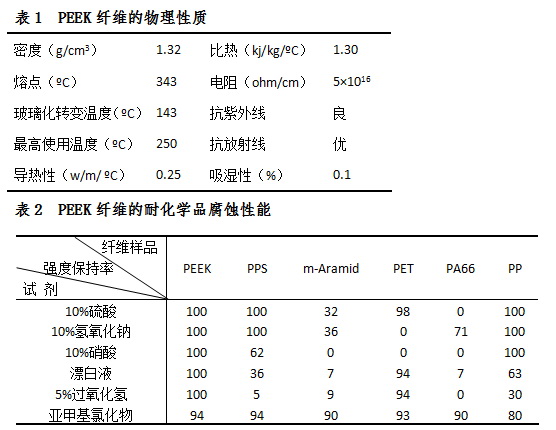

　　聚醚醚酮（PEEK）特種纖維是由聚醚醚酮樹(shù)脂經(jīng)高溫熔融紡絲而制得的。聚醚醚酮具有耐高溫（UL溫度指數250℃），高強度（純樹(shù)脂可達94MPa，纖維增強后可達210MPa），耐化學(xué)腐蝕（除濃硫酸外，幾乎不溶于任何常規化學(xué)試劑），耐輻照（可耐109rad，相當核反應堆堆心輻射強度），抗蠕變（特別是抗高溫蠕變性，150℃時(shí)相當尼龍常溫的耐力），高阻燃性（0.3mm厚，可符合94V-1，1.5mm厚，可符合94V-0），充分燃燒時(shí)只產(chǎn)生H2O和CO2外，不產(chǎn)生任何有毒氣體，高溫耐水解性能優(yōu)異（在200℃以上的狀況下，仍有足夠的耐力）等特性，在許多方面都得到了應用考核和驗證。被譽(yù)為超耐熱高分子材料，并很快在航天、航空、電子信息、石油化工、汽車(chē)制造和醫療衛生等領(lǐng)域得到了成功的應用。聚醚醚酮纖維性能優(yōu)異。拉伸強度400～700MPa（單絲斷裂強度約25~40cN/tex，復絲可達65 cN/tex），伸長(cháng)率20%～40%，模量3～6GPa，LOI值35，熔點(diǎn)334～343 ℃，長(cháng)期使用溫度250 ℃。它具有良好的物理性能、化學(xué)穩定性能、耐熱性能以及電絕緣性能。有難燃性和自熄性，聚醚醚酮纖維還可回收再利用，原料回收率可達90%。
